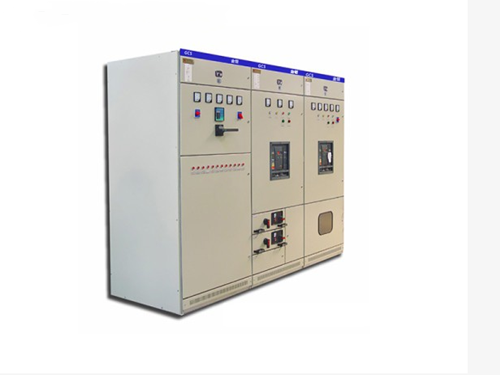

介紹一下低壓開關柜空氣開關的接法

2021-07-19 15:05:34 849

低壓開關柜內空氣開關的接法是什么，下面小編給大家講一講。
　　1、明裝開關柜安裝在墻上時，應采用開腳螺栓（脹管螺栓）固定，螺栓長度一般為埋入深度（75～150mm）、箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm左右的“出頭余量”。對于較小的開關柜，也可在安裝處預埋好木磚（按開關柜或配電板四角安裝孔的位置埋設），然后用木螺釘在木磚處固定開關柜或配電板。
　　2、暗裝低壓開關柜，開關柜嵌入墻內安裝，在砌墻時預留孔洞應比開關柜的長和寬各大20mm左右，預留的深度為開關柜厚度加上洞內壁抹灰的厚度。在埋開關柜時，箱體與墻之間填以混凝土即可把箱體固定住。
　　3、開關柜應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，開關柜四周應無空隙，其面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部分應涂防腐漆。
　　4、開關柜內裝設的螺旋式熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。這樣，在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。
　　5、低壓開關柜內的交流、直流或不同電壓等級的電源，應具有明顯的標志。照明開關柜內，應分別設置零線（N線）和保護零線（PE線）匯流排，零線和保護零線應在匯流排上連接，不得絞接，應有編號。
　　6、導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。金屬殼開關柜外殼要可靠接地（接零）。
　　以上便是低壓開關柜接法的介紹，如還有其他疑問，歡迎聯系商家。
